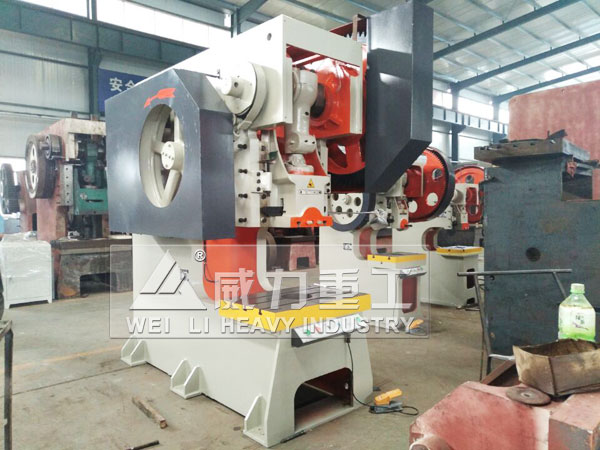

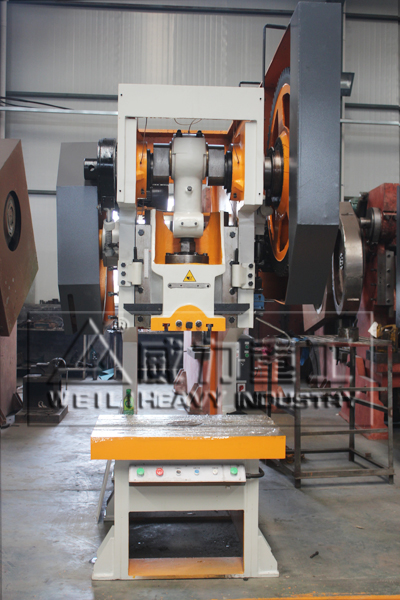

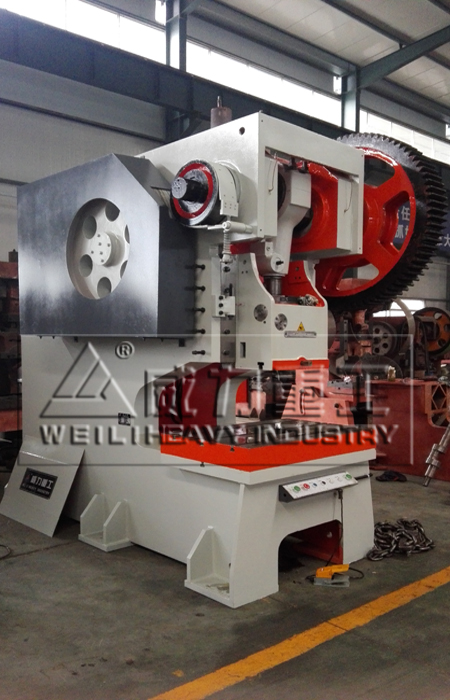

固定臺深喉沖床是加大喉口深度的開式固定臺壓力機，工作空間大，廣泛應用于大尺寸板料的沖壓加工。均采用鋼板焊接機身，強度和剛度都很高，機床采用剛性轉鍵式離合器，操作維修方便。沖床可根據喉口深度，工作臺大小定做。

結構：
●鋼板焊接機身，強度與剛度更高

●C型機身，方便裝模與較大尺寸材料的加工
●曲軸橫放，維修方便
●剛性轉鍵離合器，結構簡單
●帶式制動器，調整方便
●壓塌式保險器，超載時可使整機不受損

技術參數	型號	單位	JB21S-16	JB21S-25	JB21S-40	JB21S-63	JB21S-80	JB21S-100	JB21S-125	JB21S-160	JB21S-200	JB21S-250
公稱力		KN	160	250	400	630	800	1000	1250	1600	2000	2500
公稱力行程		mm	5	6	6	8.5	8.5	10	10	6	6	6
滑塊行程		mm	55	80	80	120	120	130	140	160	160	160
滑塊行程次數		次/min	120	60	50	50	50	45	38	40	36	36
最大裝模高度		mm	220	220	250	270	270	340	380	350	350	450
裝模高度調節量		mm	45	45	60	80	80	100	110	110	110	110
滑塊中心到機身距離		mm	800	800	800	800	800	800	800	800	800	800
工作臺尺寸(前后x左右)		mm	400x600	400x600	410x630	480x710	480x800	500x900	700x1100	750x1150	750x1150	800x1400
工作臺板孔尺寸		mm	Φ120	Φ30	Φ180	Φ180	Φ180	Φ180	Φ200	Φ220	Φ180	Φ220
工作臺板厚度		mm	50	50	70	70	80	90	110	130	160	160
滑塊底面尺寸(前后x左右)		mm	180x200	180x200	190x210	270x310	270x310	320x400	340x450	430x510	430x510	600x780
模柄孔尺寸(直徑x深度)		mm	Φ40x60	Φ40x60	Φ50x70	Φ50x70	Φ50x70	Φ60x75	Φ60x75	Φ70x80	Φ70x80	Φ70x100
立柱間距		mm	200	260	400	480	480	460	460	560	670	700
電動機	型號		Y100L	Y100L	Y112M	Y132S	Y132S	Y132M	Y160L	Y180L	Y200L	Y200L2
電動機	功率	Kw	6/2.2	4/3	4/4	6/5.5	6/7.5	4/7.5	6/11	6/15	6/18.5	6/22
外形尺寸(前后x左右x高度)		mm	1400x780x1950	1890x800x1950	1970x1100x2300	1980x1100x2350	2260x1265x2450	2430x1490x2850	2560x1640x3400	2660x1710x3480	2880x1900x3890	3430x2100x3750
整機重量		Kg	2050	2400	3820	4610	6100	7200	11200	14500	19200	24600

由于我們的產品不斷改進發展，因此產品的結構參數可能與列表參數有出入，敬請諒解！
