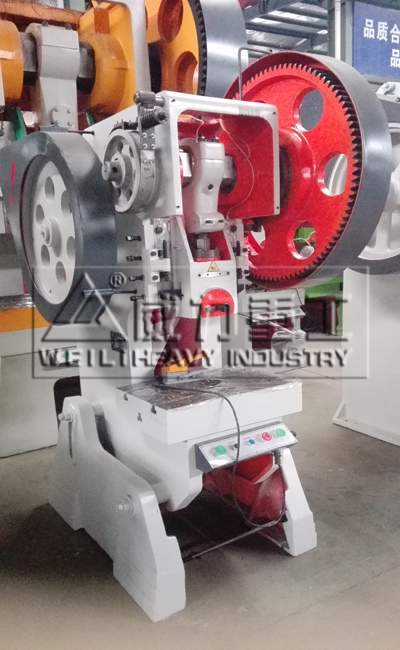

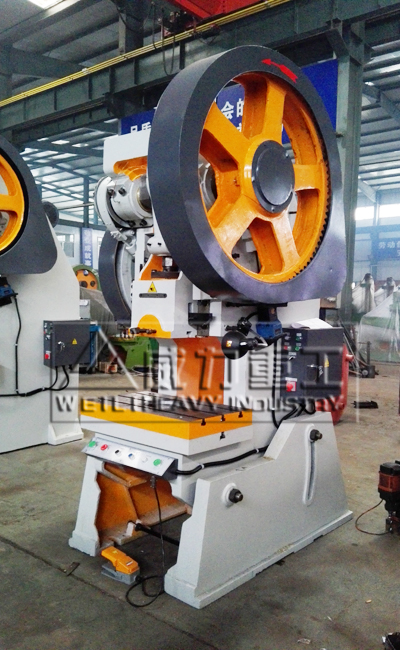

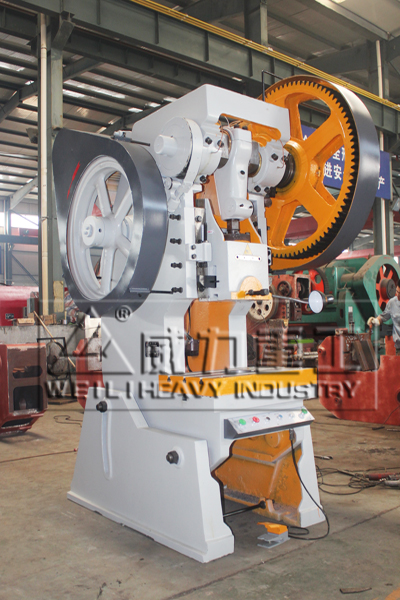

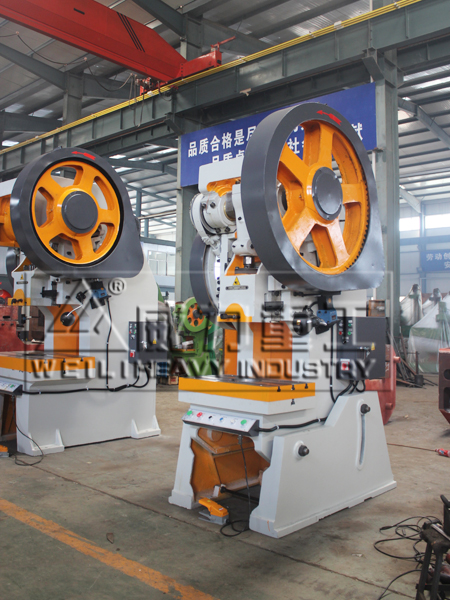

可傾沖床是用于板料沖壓的通用壓力機，可實現剪切，沖孔，落料，彎曲和淺拉伸成形等冷沖壓工序。工作時人工送料，另外配置送料裝置時可實現單機自動化。其結構特點是：機身是用高強度鑄鐵制造，采用單盤氣動塊式摩擦離合器和制動器，無故障使用壽命遠高于同類產品。滑塊帶有壓塌式保險裝置，當機床超載時，保險器首先被壓塌，從而保證了整機不受損壞。其特點：結構簡單，通用性好，維修與操作方便。屬于經濟型壓力機。產品如圖：

產品結構

●鑄造機身，性能穩定
●C型機身，開式可傾斜，工作空間好有利沖件及廢料滑下
●剛性轉鍵離合器，結構簡單
●帶式制動器，調整方便。壓塌式保險器，保證整機不因超載而受損
●曲軸橫放，維修方便

技術參數	型號	單位	JC23-16	JC23-25	JC23-40	JC23-63	JC23-80	JC23-100
公稱力		mm	160	250	400	630	800	1000
公稱力行程		mm	5	6	6	8.5	8.5	10
滑塊行程		mm	55	80	80	120	120	130
滑塊行程次數		次/min	120	60	50	50	50	45
最大裝模高度		mm	220	220	250	270	270	340
裝模高度調節量		mm	45	45	60	80	80	100
滑塊中心到機身距離		mm	160	230	210	260	260	280
工作臺尺寸(前后X左右)		mm	300x450	400x600	410x630	480x710	480x800	500x900
工作臺板孔尺寸		mm	Φ100	Φ210	Φ150	Φ220	Φ220	Φ180
工作臺板厚度		mm	45	50	65	90	90	95
滑塊底面尺寸(前后x左右)		mm	180x200	180x200	190x210	270x310	270x310	320x400
模柄孔尺寸(直徑x深度)		mm	Φ40x60	Φ40x60	Φ50x70	Φ50x70	Φ50x70	Φ60x75
立柱間距		mm	220	250	260	350	350	420
電動機	型號		Y100L	Y100L	Y112M	Y132S	Y132S	Y132M
電動機	功率	Kw	6/1.5	4/2.2	4/4	6/5.5	6/7.5	4/7.5
機身最大傾斜角			25	25	25	25	20	20
外形尺寸(前后X左右X高度)		mm	1050x800x1910	1200x880x2075	1500x1100x2250	1850x1300x2680	1850x1300x2680	1880x1450x2900
整機重量		Kg	1090	2100	2960	4850	4900	6120
